3D 프린트 출력물 문제 해결 note_봉재선(seam), 레이어생략, 실밥(string)

출력물에 품질을 향상시키기 위해

Layer 높이를 0.2mm → 0.1mm로 조정한후 출력을 하니



출력물에 여러가지 문제점이 있다는 것을 알게 되었다.

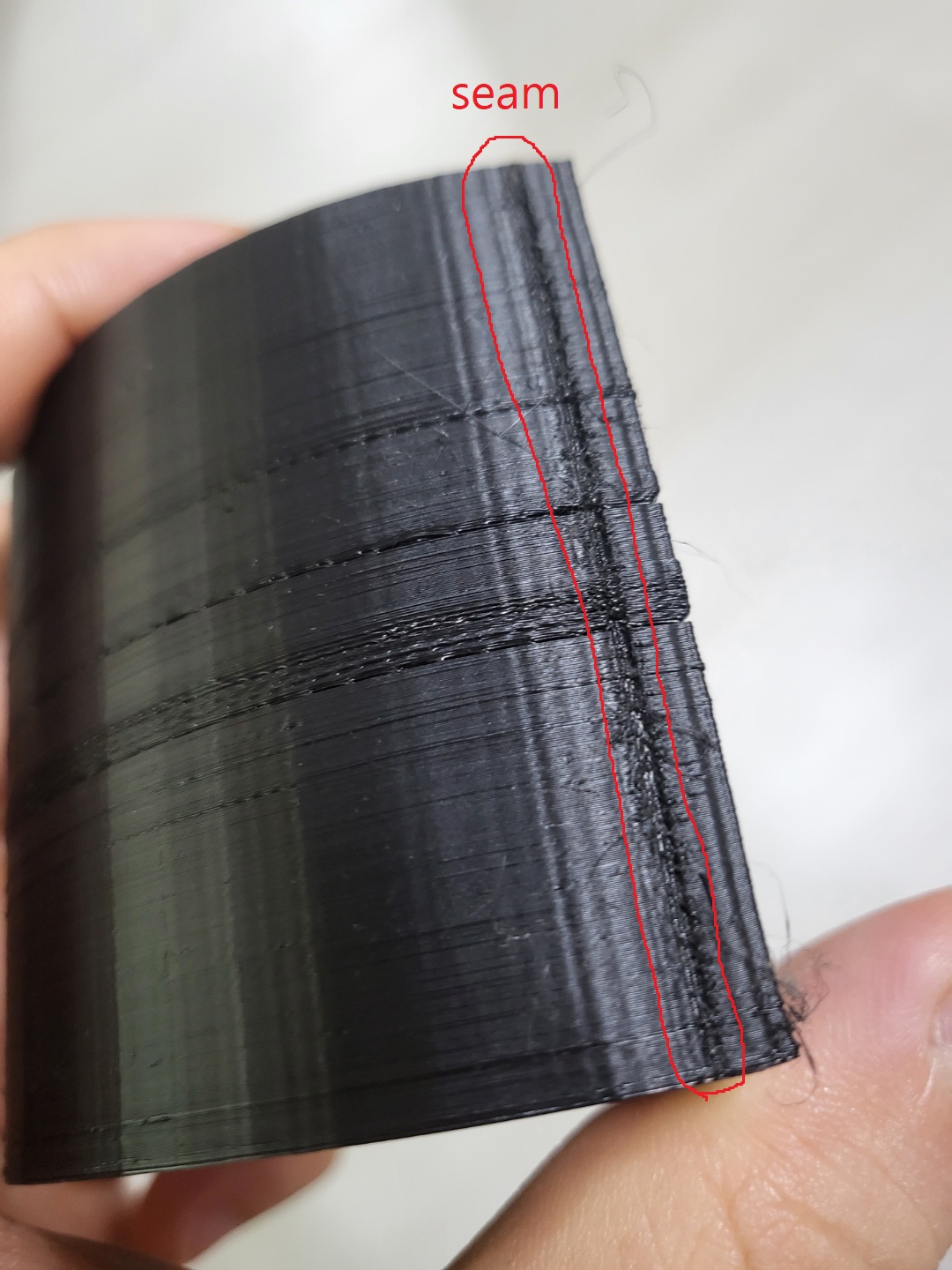

1. 봉재선(Seam) 문제

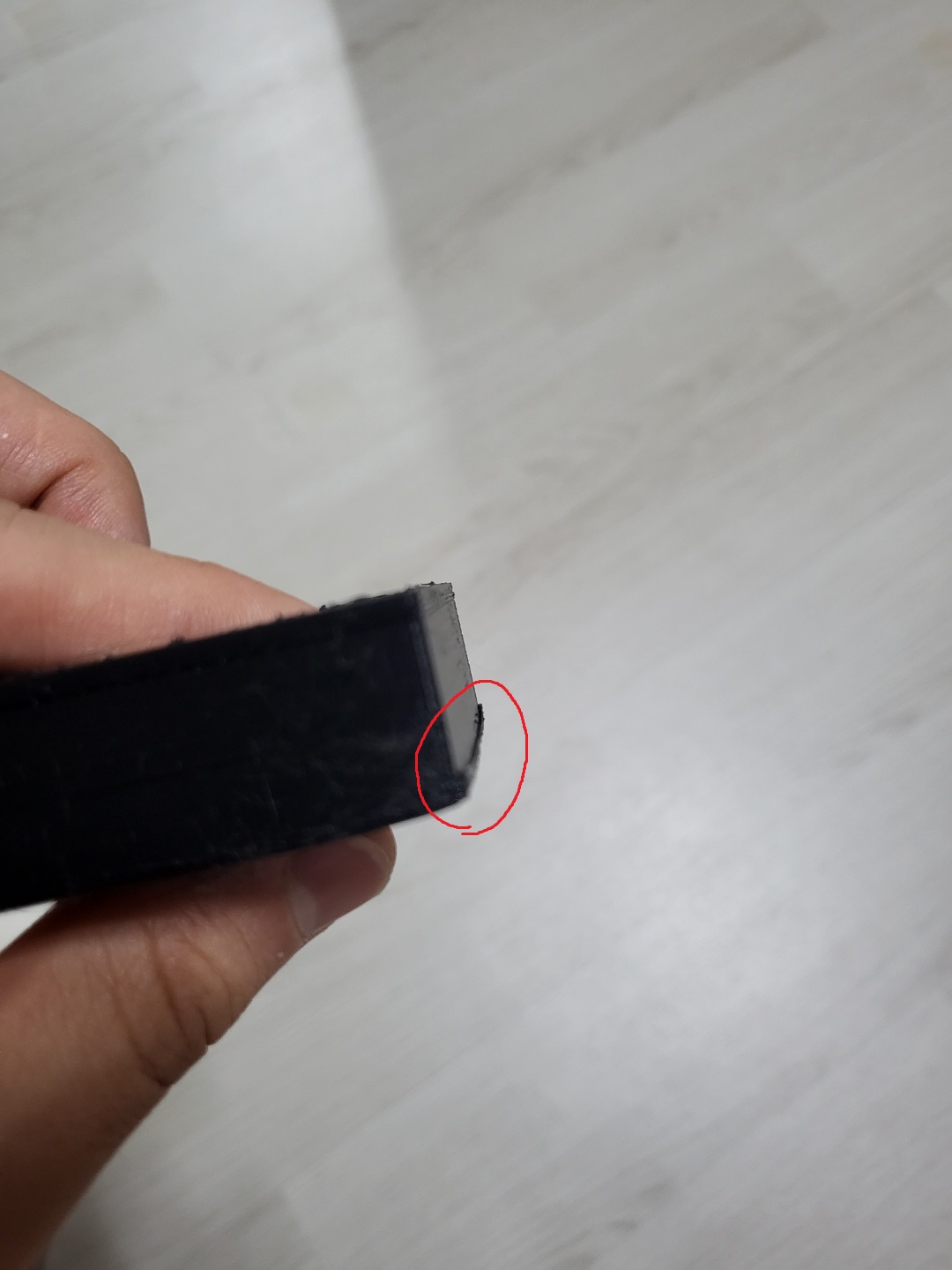

이렇게 레이어가 한바귀 돌고 끝나는 지점에, 봉재선처럼 긴 모양이 나타난다.

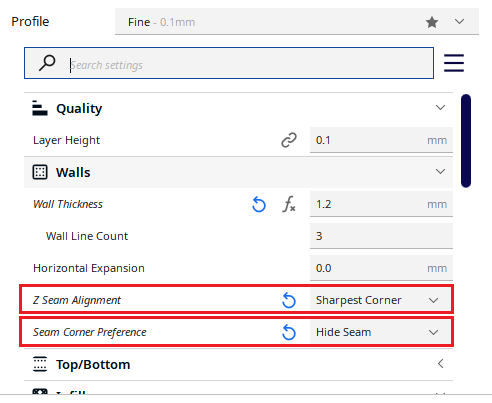

봉재선 문제를 해결하기위해 찾아본 방법은 Cura에서 다음과 같은 옵션을 선택 하는 것이다

• Cura - Z Seam Akignment - sharpest Corner
• Cure - Seam Corner Preference - Hide Seam

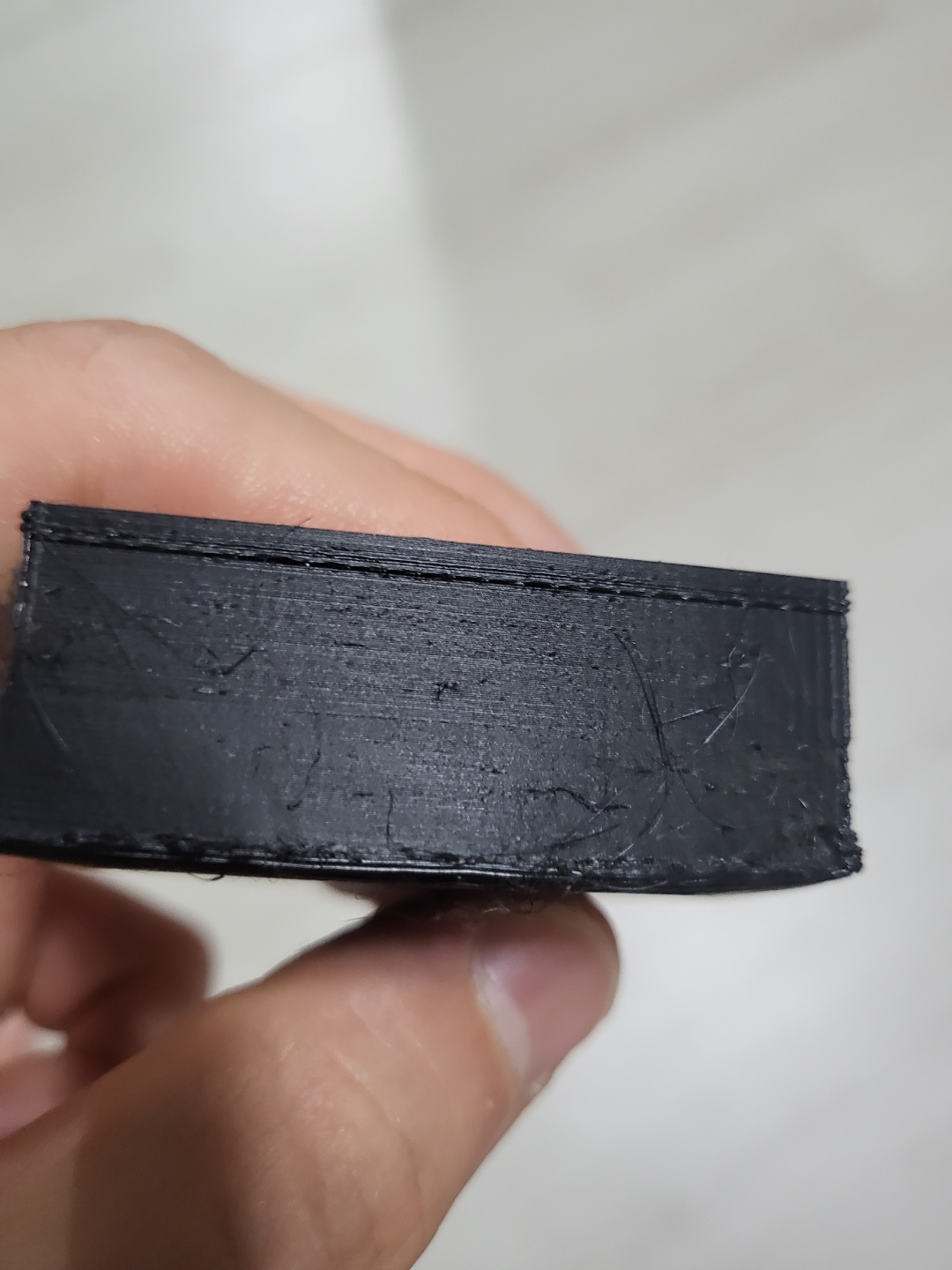

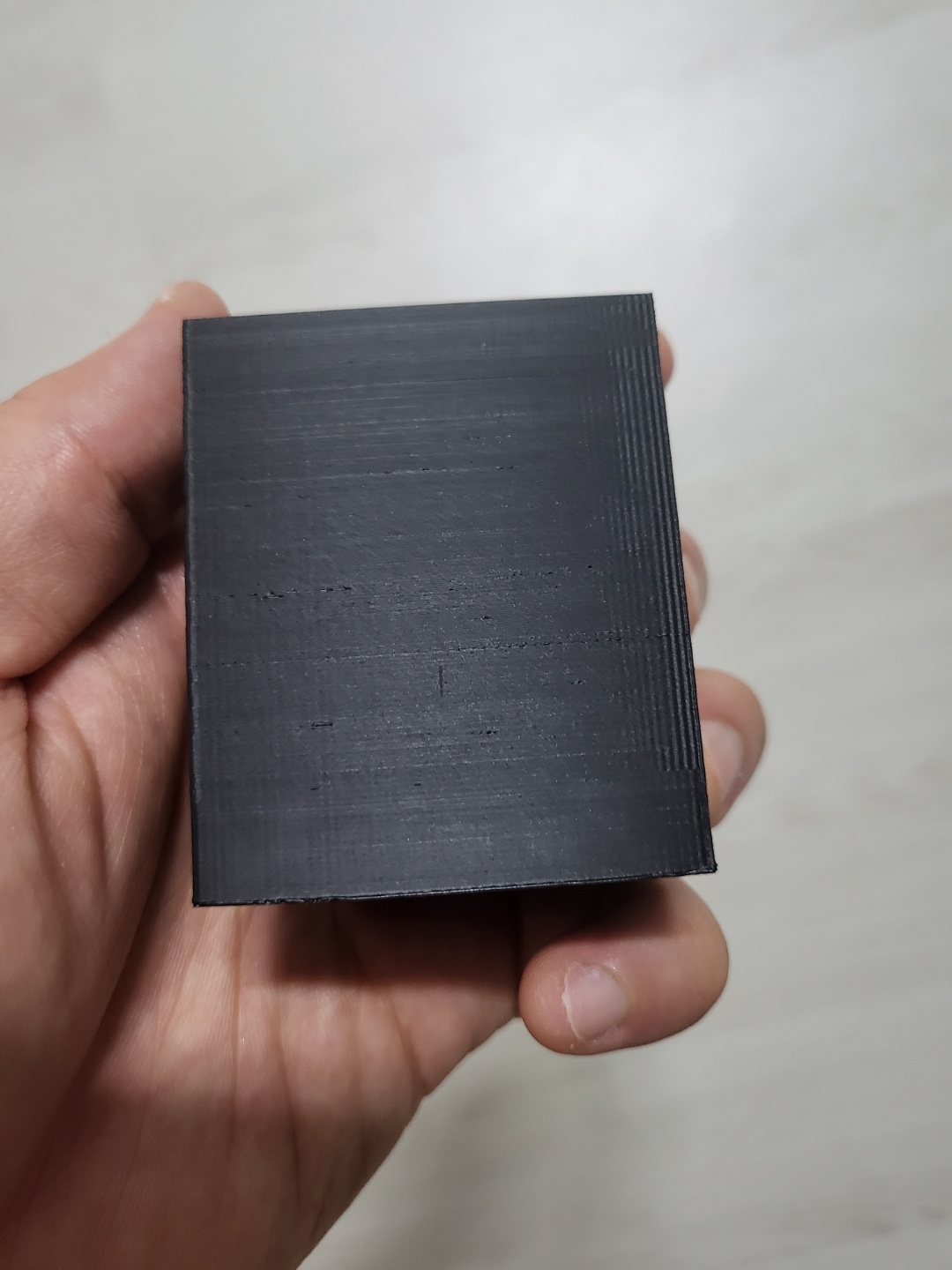

2. ★★레이어 생략

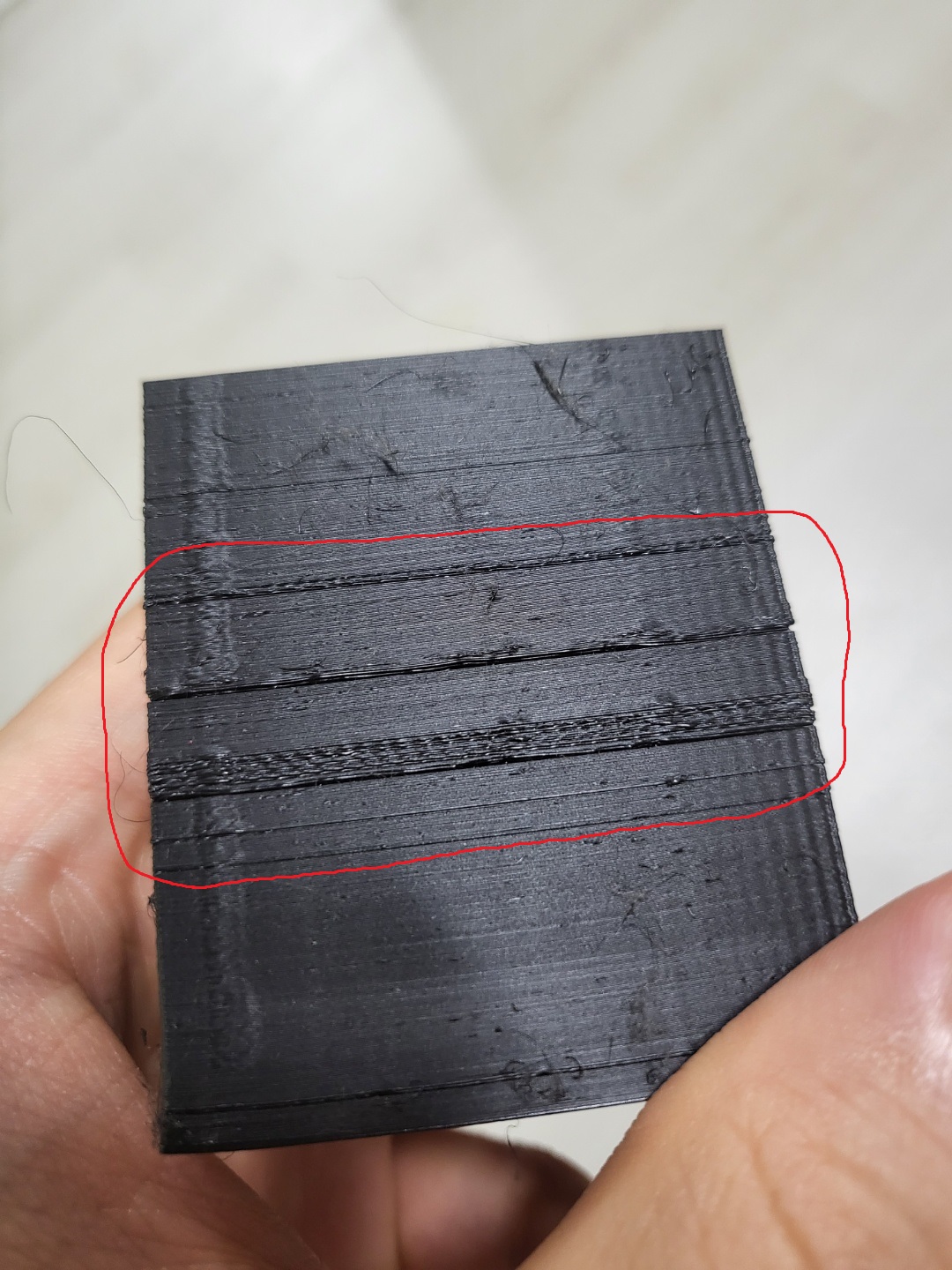

군데 군데 Layer가 생략되서 선들이 생겼다

Layer 생략은 굉장히 여러가지 요인이 있을 수 있었다.

아래와 같은 해결책들을 발견 할 수 있었다.

• 잘못된 슬라이서 설정 조정 (노즐 직경, 필라멘트 직경, 공급비율 등)
• 노즐 막힘
• 노즐 온도 (너무 낮으면 압출이 잘 안됨 , 너무 높으면 열팽창이 발생 할 수 있음)
• 압출기(extruder) 펌웨어 설정이 잘못되서 압출량이 과도하거나 부족한 경우
• 과도한 리트랙션
• 플라맨트가 지나가는 튜브의 문제 (잘 안지나가 질때)
• 필라맨트 품질 문제

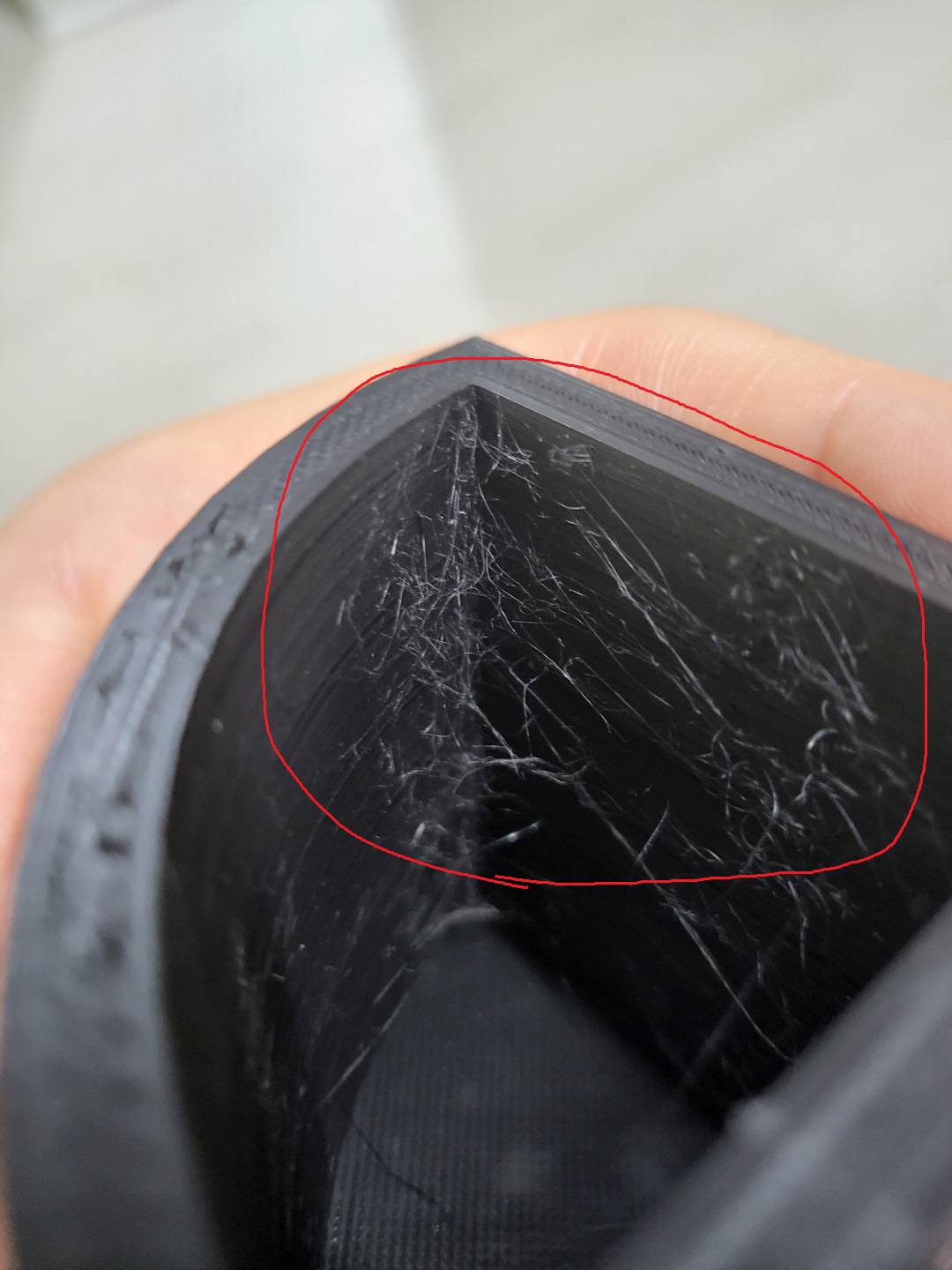

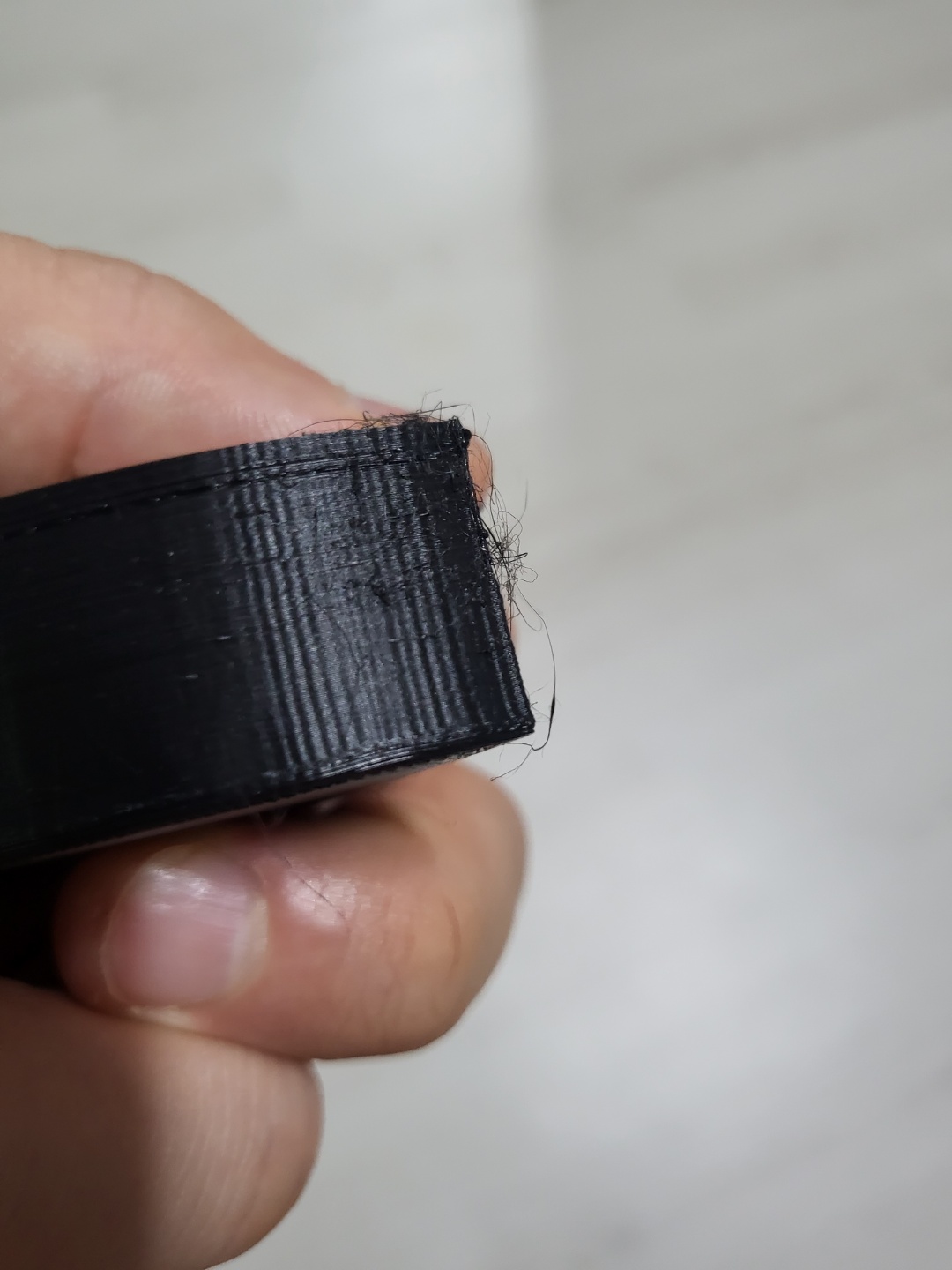

3. 거미줄 같은 실들이 생김(String)

거미줄이 생겼다 :)

String의 해결 방법은 아래와 같다.

• 리트랙션 거리와 속도의 최적값을 찾아야함 (리트랙션 길이는 0.5mm 단위/ 속도는 5mm/s 단위로 조절 하며 찾기)
• 노즐 온도를 약간 낮추자
• 빈 공간을 건너뛸때 이동속도 (Travel speed) 높이기 100mm/s 미만



일단 공통적으로 노즐 온도가 높다고 나와 있는데,

개인적인 생각으로는 주변 온도와 습도에 영향이 있다고 생각했다. --> 그래서 선풍기를 틀어 보기로!!



action plan

• 선풍기를 돌려본다
• 노즐의 온도는 너무 낮추지 않고 조금만 맞춰본다 (205 --> 200도)
• 출력 속도를 낮춰본다
• 볼트가 헐거운 부분이 없는지 확인한다
• 리트랙션값을 손봐보자

---

이번에 적용한내용 (Bold는 봉재선 문제 해결에 유효했다고 생각되는 것들)

1. Z Seam Akignment - sharpest Corner

2. Cure - Seam Corner Preference - Hide Seam

3. Travel Speed = 100mm/s

4. Printing Speed = 50mm/s --> 40mm/s

5. Retraction Distance = 6.5 --> 6.0

6. Z hop when Retracted = Enable

7. Retract at Layer changed = Enable



결과



자고 일어나서 출력물을 확인해보니, 이미 밑단 부터 어긋나있어서 중간에 멈췄다.

ㅠㅠ



• 봉재선(Seam)문제는 해결 할 수 있었다 !!
• 여전히 layer 생략은 나타났다 ㅠㅠ
• String 문제도 해결하지 못했다

1) 봉재선 없음                                                 2) Layer생략 발생                                                   3) String 발생

일단 String이 중간 중간 생략되는 것은

1. 노즐이 중간에 막히거나

2. 필라멘트 flow가 일정하지 않은 이유

인것 같다고 생각했다.



그리고 String이 계속 발생하는 이유는 아마도...

날씨가 더워져서?? 인게 아닌가 싶다.. 날씨도 더워진데다 프린트 하는 공간에 에어컨을 안두고 있어서 ㅠㅠ

선풍기를 틀었지만, 역부족이었다.



다음에는 해볼 것은 1) 노즐 청소 2) 필라멘트 고정대 손보기



결국 해결한것은 봉재선(seam)문제뿐이지만 ㅎㅎㅎ 그래도 더 알게되서 다행이다



---

이번에 시도할 것 (Bold 해놓은 것은 String 해결에 유효 했다고 생각한 것들!!)

1. Z Seam Akignment - sharpest Corner

2. Cure - Seam Corner Preference - Hide Seam

3. Travel Speed = 100mm/s

4. Printing Speed = 40mm/s --> 35mm/s

5. Retraction Distance = 6.0--> 6.5

6. Z hop when Retracted = Enable --> Disable

7. Retract at Layer changed = Enable --> Disable

8. bed temperature 60 --> 50

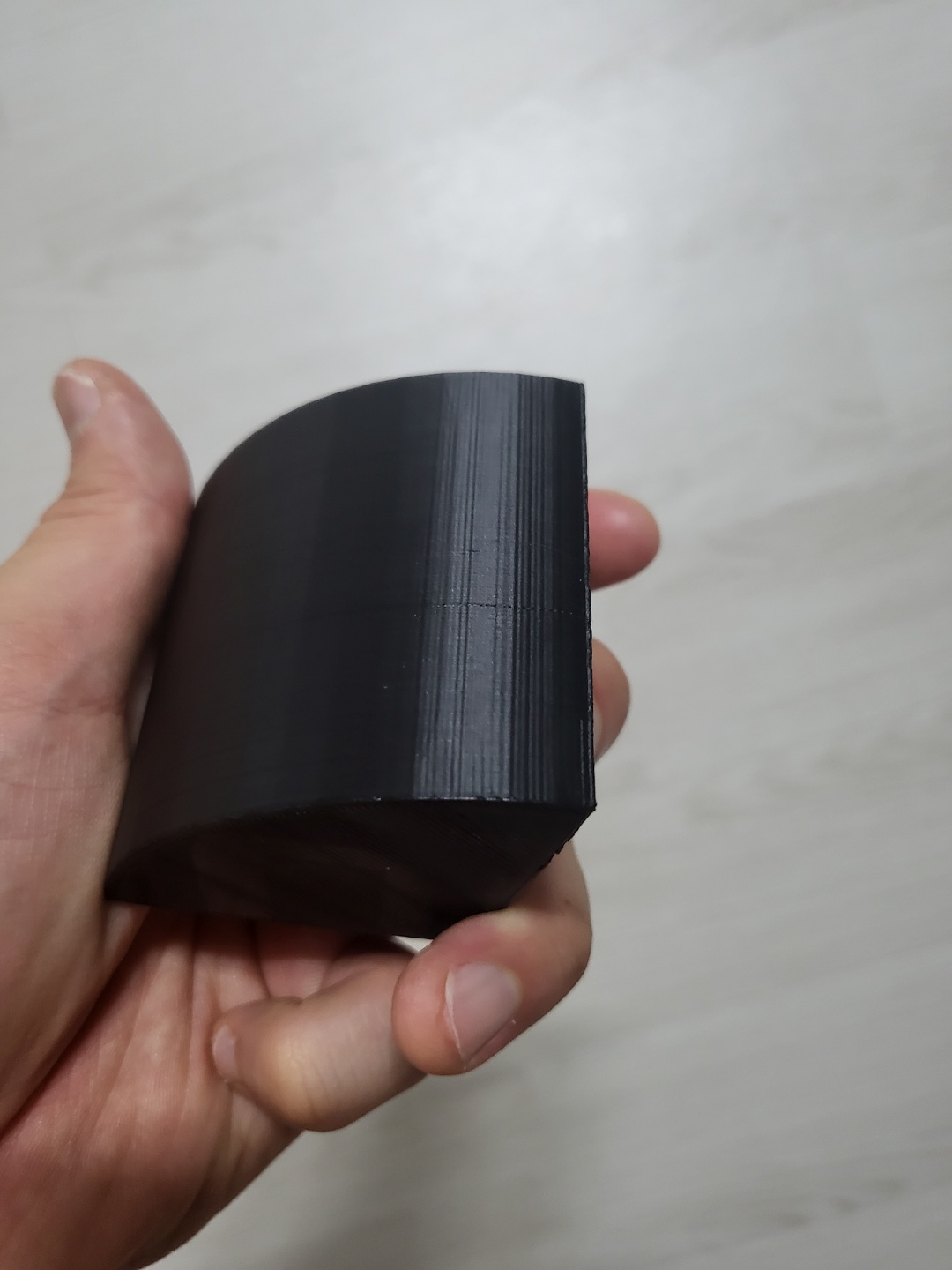

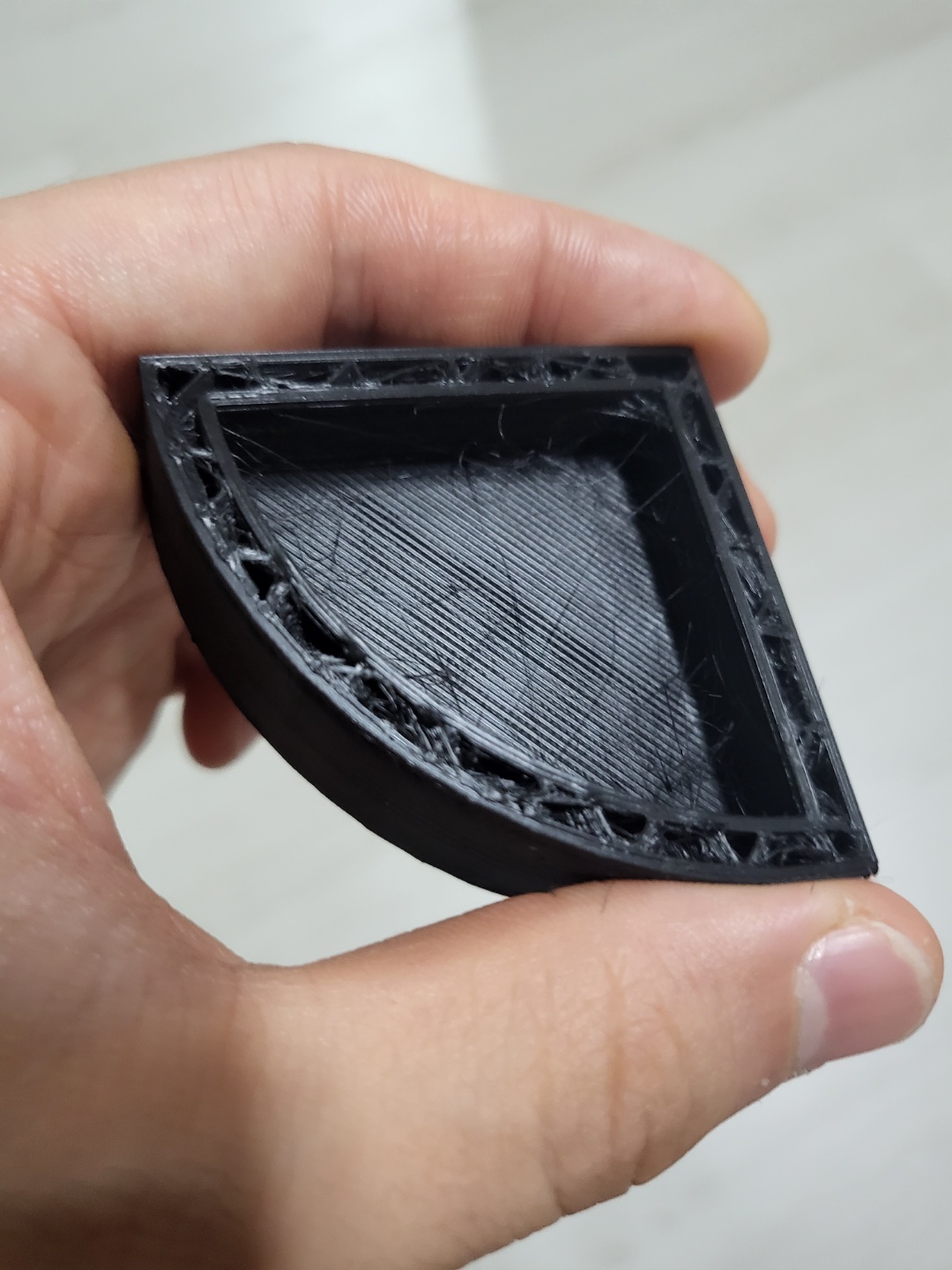

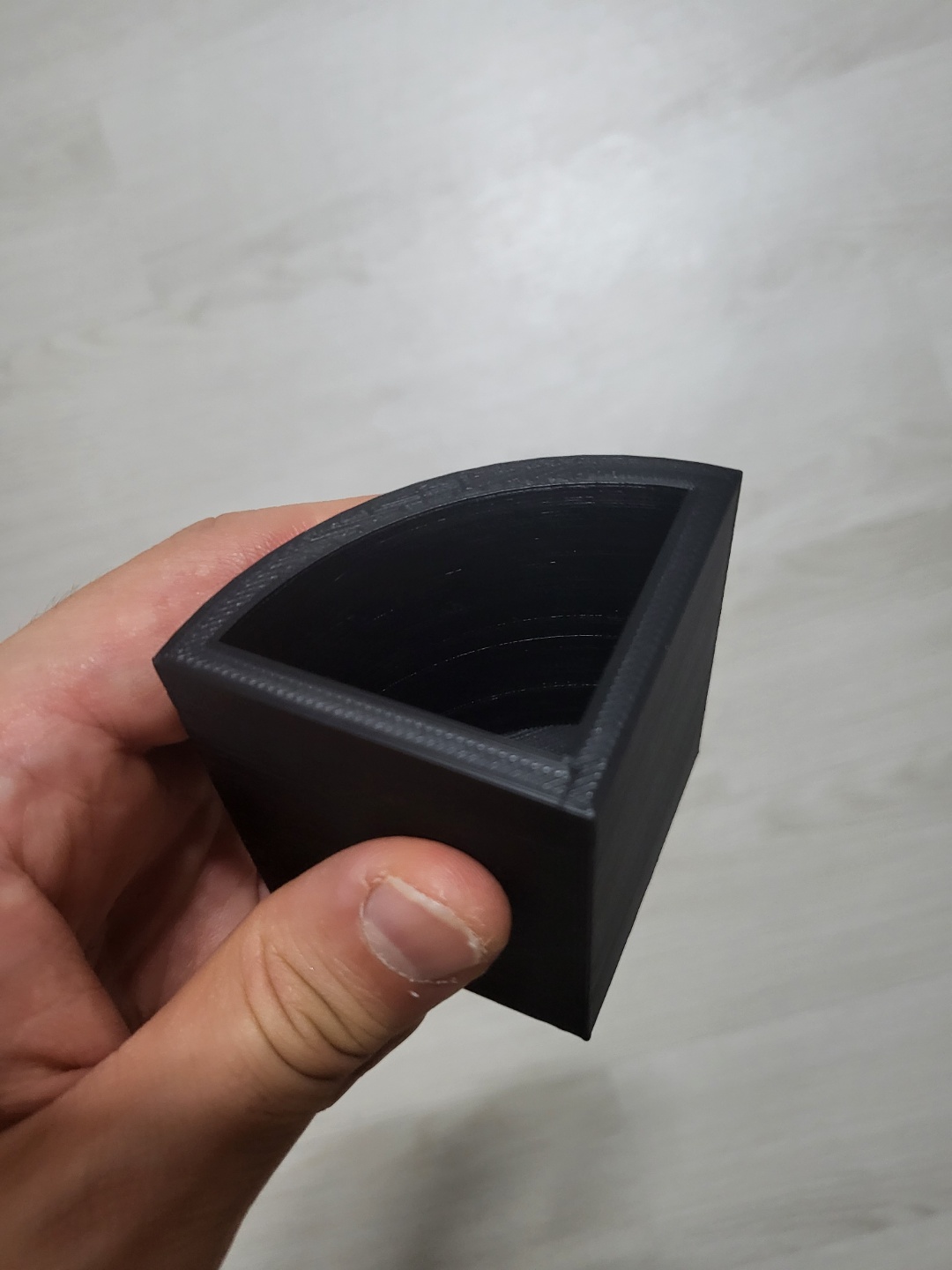

완전 깔끔 해졌다!!!

사실 위의 조정 말고도 두가지 더 조정한 것이 있는데

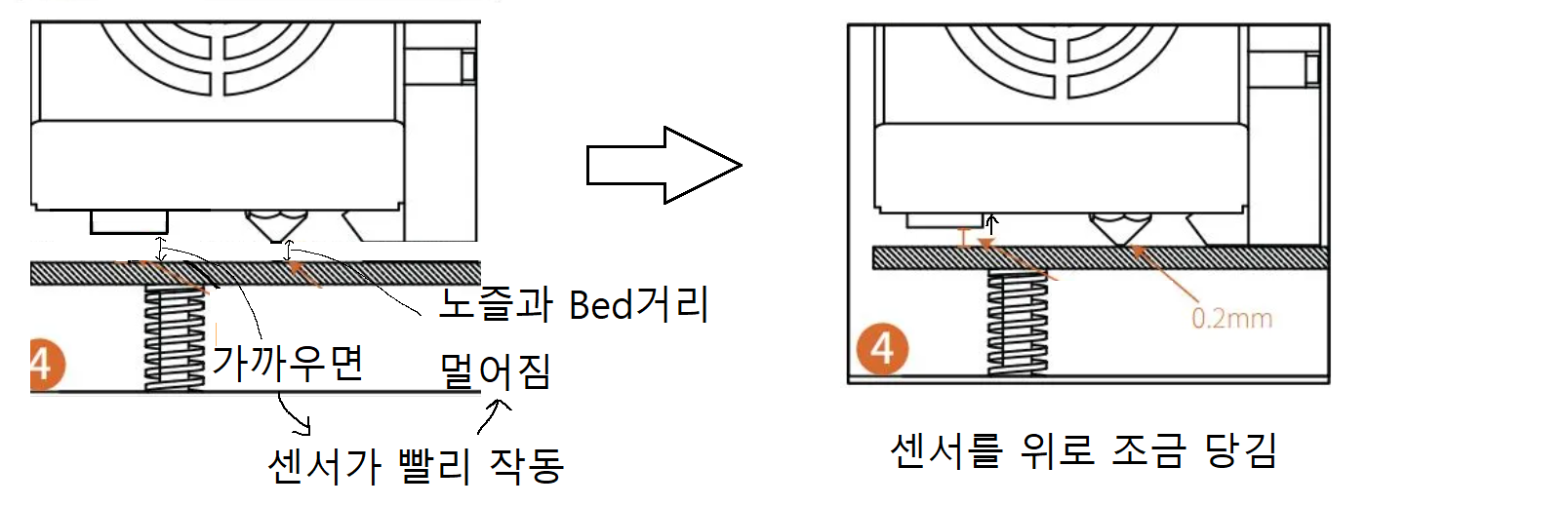

1. Auto Leveling 센서가 너무 낮아서 → 가장 첫 Layer을 출력할때 노즐과 Bed 사이의 간격이 멀었던 문제가 있었다.

그래서 센서를 위로 조금 당김!

2. 중간 중간 Layer가 불량인 이유가 중간 중간 필라멘트아 원활히 공급되지 못했기 때문이라고 생각했고,

필라멘트 뭉치에서 필라멘트를 풀어내는 힘이 약해서 그런게 아닐까 생각했다.



전 -------------------------------------------------> 후

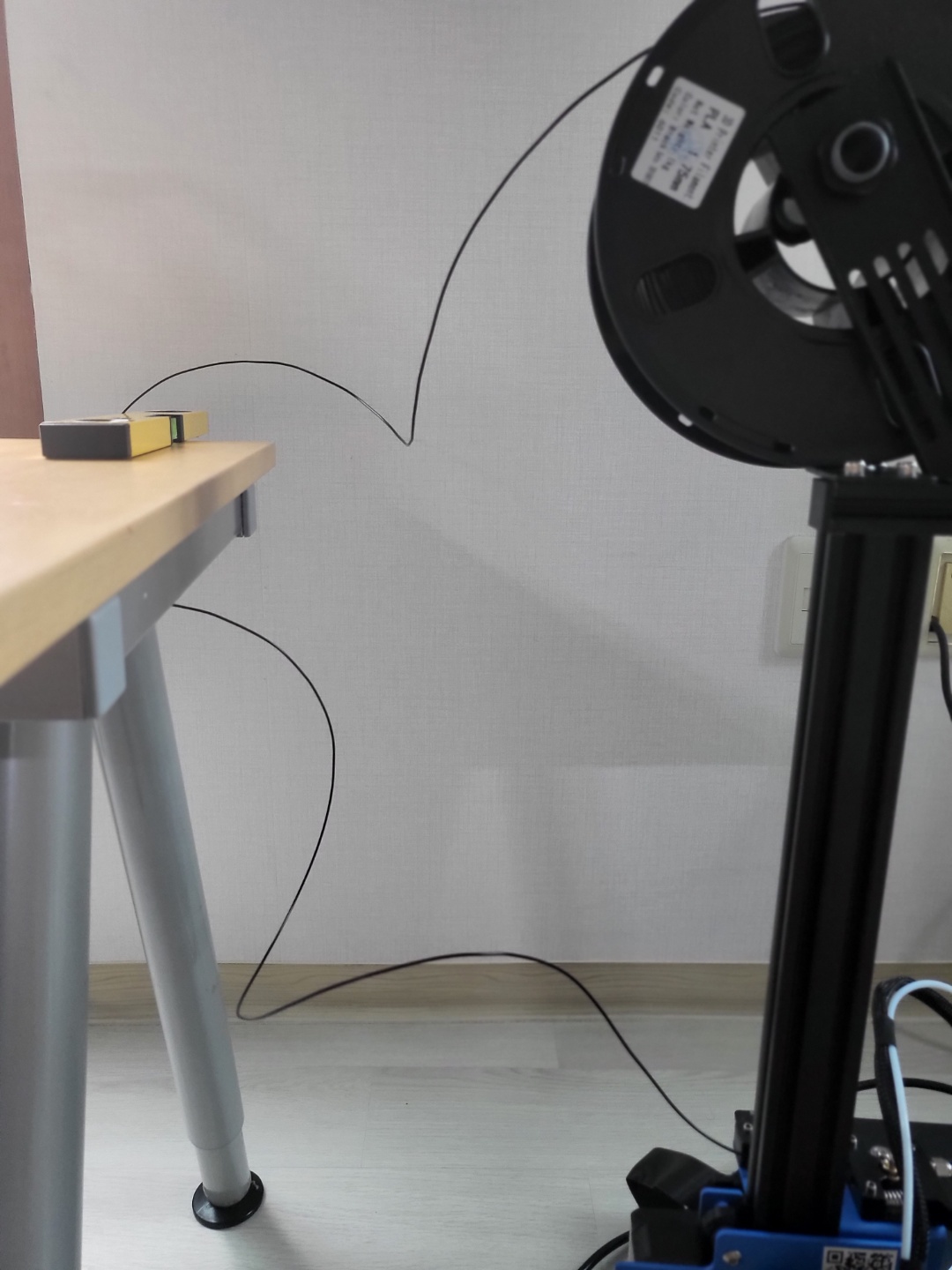

그래서 간단하게 도르레(?) 같이 만들어 주고, 필라멘트를 많이 풀어두어서 넉넉하게 프린트를 할 수 있도록 해봤다.



결과는 위에서 보는 것처럼 성공적!!!





끝.
